振動ふるい（標準型）

vibratingsieve

異なる粒径粉体を効率良く分級。異物の除去にも利用

バイブレーターモータの上下両端に取り付けられたウェイト（オモリ）によって、
複合三次元運動を発生させます。この運動の動きが、ふるいの網面に伝わり効率良く分級します。

  • 粉塵が発生しない
  • 連続処理ができる
  • 乾式 / 湿式 両用できる
  • ふるい網の交換が簡単
  • 基礎工事が不要
  • ふるい分けは多段式
  • ふるい運動は自由に変化
製品名 振動ふるい（標準型）
基礎工事不要で、粉塵が発生しない、連続処理ができる、ふるい機。

全体

金網

排出口

製品概要

防水型、防爆型、種類豊富なモーターが選定できます。

特長

粉塵が発生しない

投入口排出口共密閉性の高いシュートパッキンなどを利用しており、
ふるい本体にもパッキンで密閉している為、粉塵は外に逃げません。

連続処理ができる

金網の網目が詰まらない限り、連続で処理続けることが可能です。

乾/湿式両用

乾燥した粉体から水分を多く含んだドロドロのペーストまで分級が可能です。

基礎工事は不要で

自立式の架台に設置されているため、基礎工事は必要ありません。
ストッパー付きのキャスターを取り付ける事で移動することも可能です。

ふるい分けは多段式

金網と金網を保持する枠を複数重ねることで、複数の異なる粒径にふるい分けることが可能です。

ふるい運動は自由に変化

バイブレーターモータの上下両端に取り付けられたウェイト（オモリ）によって、
複合三次元運動が発生しており、ウェイトの位置を変えることによって複合三次元運動は変化します。

防水型、防爆型、種類豊富なモーターが選定できる

ご利用環境に応じてモータを選定して取付可能です。

ふるい網の交換が簡単

枠の外側に取り付けられたバンドを外すことで、枠とふるい金網が取り外すことができ、交換が可能となります。

用途例

食品業界

  • ・一般粉末状食品原料
  • ・砂糖
  • ・小麦粉、など

化学・工業製品

  • ・粉末樹脂
  • ・環境リサイクル品
  • ・アルミナ粉

その他

  • ・粉体塗料
  • ・トナー
  • ・アクリル粉末、など

カスタマイズできる箇所

掲載されていなくてもカスタマイズできる場合があります。お気軽にご相談ください。

投入口の高さ
ふるい網の段数
排出口の高さと数
固定式・移動式

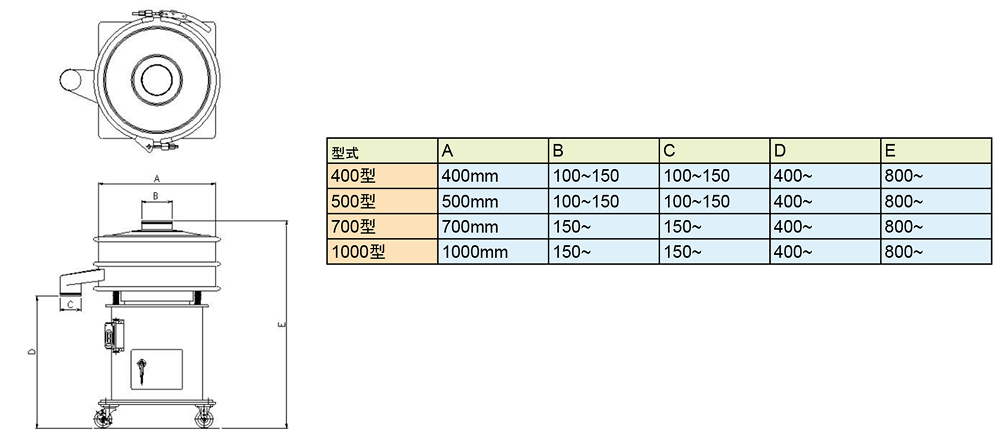

寸法表

寸法表

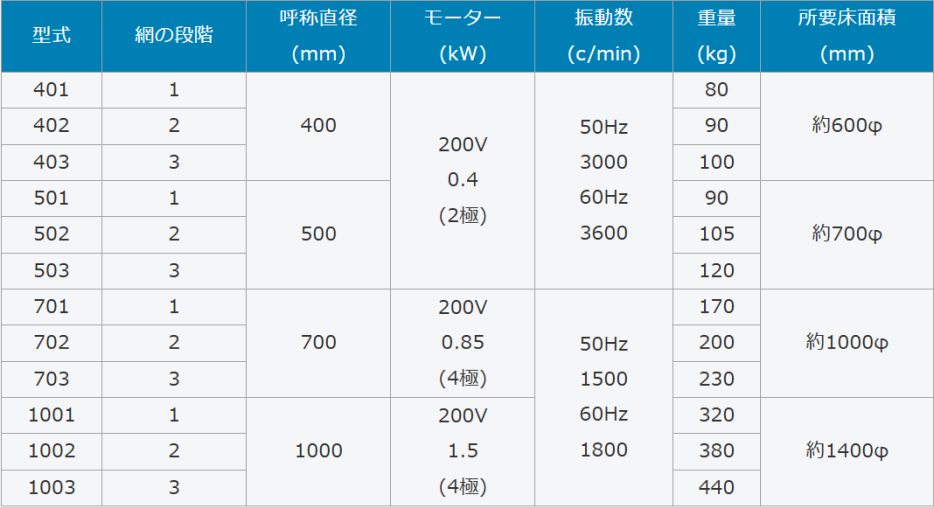

仕様

仕様

この製品の組み合わせ事例

他の製品と組み合わせて、より効率的なラインを構築できます。

  • 食品関連

重力で“上から下へ流すライン構成”（パワフルミキサー）

複数の装置を組み合わせることで、品質管理と作業効率を両立したラインを構築しました。
・振動ふるい機：原料を指定の粒度でふるい、異物を除去しながら混合機へ投入
・パワフルミキサー：羽根の交換が可能なため、原料に応じたさまざまな混合状態に仕上げることが可能
・解砕機： 混合後の原料を指定粒度に粉砕
・ロータリーマグネット：金属異物を除去し、製品として完成
  • 食品関連

重力で“上から下へ流すライン構成”（リボンミキサー）

振動ふるい機で原料をふるいにかけて粒度を整えながら次工程へ送り、リボンブレンダーでふるい後の材料を均一に混合したうえで、粉砕・除鉄工程にて粉砕後に除鉄装置を通して異物を除去し、複数の装置を組み合わせることで品質と作業効率を両立したライン構成を実現しました。
